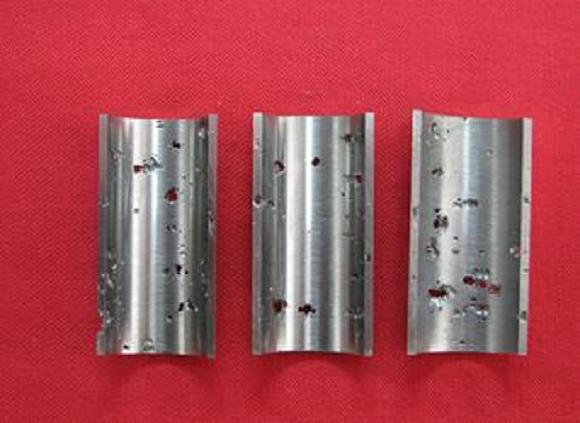

不銹鋼在一定的條件下也會(huì)生銹，哪怕是優(yōu)質(zhì)的316不銹鋼管也不例外。而為了提高管材的防腐、抗氧化性能，需要對(duì)其表面進(jìn)行有效的鈍化處理。然而，鈍化狀態(tài)中的鋼管還是會(huì)具有一定的反應(yīng)能力。接下來(lái)，我們一起來(lái)了解316不銹鋼管在鈍化狀態(tài)下發(fā)生點(diǎn)蝕的原因。        發(fā)生點(diǎn)蝕現(xiàn)象的原因是活性陰離子，例如氯離子會(huì)優(yōu)先地選擇吸附在不銹鋼焊管表面的鈍化膜上，并排擠掉原有的氧原子，隨后與鈍化膜中的陰離子相結(jié)合形成可溶性氯化物，由此產(chǎn)生的結(jié)果是會(huì)在新露出的基底金屬的特定點(diǎn)上形成小蝕坑，此類小蝕坑的孔徑主要是在20-30μm左右，這些小蝕坑被叫做孔蝕核，也可以理解成蝕孔形成的活性中心。氯離子的存在對(duì)316不銹鋼管表面的鈍態(tài)會(huì)起到直接的破環(huán)作用，通常管材表面鈍化區(qū)范圍會(huì)隨氯離子濃度升高而降低。

       在實(shí)際應(yīng)用中，當(dāng)環(huán)境介質(zhì)中的陽(yáng)極電位達(dá)到一定值，電流密度會(huì)突然變小，這就表明不銹鋼制品管表面已經(jīng)開始形成穩(wěn)定的鈍化膜，相應(yīng)的電阻會(huì)比較高，并在一定的電位區(qū)域內(nèi)長(zhǎng)期保持。但隨著環(huán)境介質(zhì)中的氯離子濃度的升高，其臨界電流密度就會(huì)增加，初級(jí)鈍化電位也升高，并減小了鈍化區(qū)范圍。對(duì)這種特性的解釋是在鈍化電位區(qū)域內(nèi)，氯離子和氧化性物質(zhì)競(jìng)爭(zhēng)，并且進(jìn)入到薄膜之中，由此而形成晶格缺陷，減小了氧化物的電阻率。所以在存在氯離子的環(huán)境介質(zhì)中，既不容易形成鈍化，也不容易維持鈍化。        在316不銹鋼管局部鈍化膜受到破壞的同時(shí)其余的保護(hù)膜保持完好，這使得點(diǎn)蝕的條件能夠獲得實(shí)現(xiàn)與加強(qiáng)。依據(jù)電化學(xué)形成機(jī)理，處于活化態(tài)的會(huì)比鈍化態(tài)的其電極電位要高很多，電解質(zhì)溶液就達(dá)到了電化學(xué)腐蝕的熱力學(xué)條件，活化態(tài)304不銹鋼管變成陽(yáng)極，鈍化態(tài)鋼管作為陰極。點(diǎn)蝕只涉及到一小部分金屬，別的表面則會(huì)是一個(gè)大的陰極面積。在電化學(xué)反應(yīng)中，陰極反應(yīng)與陽(yáng)極反應(yīng)是用相同速度進(jìn)行的，所以集中到陽(yáng)極腐蝕點(diǎn)上的腐蝕速度會(huì)很快，穿透作用明顯，如此一來(lái)就會(huì)生成點(diǎn)蝕了。        以上就是316不銹鋼管在鈍化狀態(tài)下發(fā)生點(diǎn)蝕的原因了。因?yàn)槁入x子吸附在不銹鋼管材表面的鈍化膜上，排擠原有的氧原子，使氯離子與鈍化膜中的陽(yáng)離子結(jié)合形成可溶性氯化物，從而導(dǎo)致316不銹鋼管發(fā)生點(diǎn)蝕。
